系统方案

System scheme

方舱-广播解决方案

发布时间：2023.03.31 1910

系统概述

公共广播概述

由使用单位自行管理的，在本单位范围内为公众服务的声音广播。包括背景广播、业务广播和紧急广播等。

公共广播的特点

A、具有强制性、主动性；

B、追求语言清晰度高；

C、覆盖面积大，传输距离远；

D、采用定压传输方式，并联接线方式，扬声器数量多；

E、定时，分区，寻呼，强插，优先级，长时间待机，防水防雷

区别于其他扩声领域

专业音响：追求音质好听；

HIFI音响：追求保真度高；

广播：追求语言清晰度高；

公共广播发展阶段

1.模拟公共广播

是通过音频线把模拟功率信号传输到终端扬声器上，以机房的功率放大器到扬声器是采用高电平传输的，一般为100V或70V，其优点是线路损耗少、负载联接方便，只是把带降压变压器的扬声器并接在线路上即可。

1、只能够做到很少量的分区数量，节目源数量也有限；

2、分区的实现依靠物理线路，不能够根据实际情况调整更改；

3、所有设备都放置在控制室，每一个分区需要一套模拟线路，工程难度大；

2.数控公共广播

真正意义的数字可寻址公共广播系统它的音频信号、控制信号和通讯全在数位域进行，具有更远的传输距离和更好的传输效果，尤其是将音频信号和控制信号集中在一条两芯的双绞线上传输。

1、无人值守，通过预设好的程序，主控机自动在指定时间打开设备，在指定的区域播放指定的音乐，整个过程完全自动完成；

2、灵活多变；

3、更多音频通道；

4、分散和集中控制结合；

5、扩展容易；

3.IP网络广播

IP网络广播是将模拟音频信号进行数字编码,通过网络在数字状态下进行编码、调制、传递、处理，再由终端解码成模拟音频信号。IP网络广播系统在物理结构上与标准IP网络完全融合，不仅真正实现基于TCP/IP网络的数字化音频的广播、直播、点播，并借助TCP/IP网络的优势，突破了传统模拟广播系统的内容局限、空间局限和功能局限等。

IP网络是目前行业里，广播系统中技术含量最高的一个系统。

公共广播发展阶段

1.背景广播（最低）

公共广播系统向其服务区播送渲染环境气氛的广播。包括背景音乐和各种场合的背景音响（包括环境模拟声）等

2.业务广播（其次）

公共广播系统向其服务区播送的、需要被全部或部分听众收听的日常广播。包括发布通知、新闻、信息、语音文件、寻呼、报时等

3.紧急广播（最高）

公共广播系统为应对突发公共事件而向其服务区发布的广播。包括警报信号、指导公众疏散的信息和有关部门进行现场指导的命令等

公共广播发展阶段

1.传输数字化

IP网络数字广播采用独有的CD质量的数据文件格式，将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音，提供高保真音质的声音。

2.终端个性化

IP网络数字广播基于IP数据网络，每个网络广播适配器都可以有独立的IP地址，可以拥有完全个性化的节目。

3.前端网络化

IP网络数字广播将前端音源扩展到整个网络，节目定时播放都可以通过网络远程操控，网络化的管理，还可以对不同的用户设置不同的权限。

4.播放自动化

IP网络数字广播能够实现自动化播放，并为各个节目指定播放时间，服务器将自动进行播放，并且播放内容与对象范围可以任意指定。

5.工程简单化

增加终端方便，只要增加一根网线，就可以方便的扩展终端，不要向模拟广播那样引几十米上百米的音频线。

网络IP广播的特点分析

可靠性

保证系统运行的稳定性和安全性，保证重要信息不致破坏和丢失

兼容性

系统设备的选择要以先进性和成熟性为基础，同时考虑兼容性，避免因兼容性造成系统难以升级和扩展；

开放性

系统应具有良好的开放性，并提供标准接口，可以根据用户需求对系统进行扩展和升级；

系统功能

网络IP广播常用架构

纯IP模式

适合校园、公园、广场、酒店、银行、连锁机构、景区、平安城市等

IP+4G模式

适合通信网络覆盖良好的大型工厂、景区、基地、集镇等

IP+定压备份模式

适合有听力考试的学校、政府机关、科研单位等

网络IP广播系统功能

移动播控

可通过安装在平板、手机上的播控软件，实现对指定权限内的指定终端，进行文件播放，广播讲话。它使广播脱离了地域和设备的限制，广播不用去机房，不用使用电脑，不用使用专业设备，随时随地都可以。

服务器备份

IP广播系统可添加备份服务器，当主服务器出问题时，可自动切换到备份服务器。保证广播系统的正常运行。

数模双备份

系统实现IP广播系统的同时，还可以集成模拟广播系统。当IP网络广播系统出现故障时，可无缝切换到模拟广播系统。确保广播的正常进行，主要对应教育部对考场的硬性要求。

多用户管理

可在系统上设置多个不同用户权限的用户名和密码。每个用户名可以分配不同的终端和管理权限。教师通过输入用户名和密码登陆分控软件，进行广播管理。

分组管理与控制

根据需要将不同区域的终端进行分组，针对分组做差异化的管理与控制。

定时打铃

在特定的时间和特定的地方响应打铃需求，可以定制多种铃声方案。

实时任务

可实现实时播放和实时采播，随时随地的播放电脑媒体库的内容和外部音源的实时采集播放。

定时采集播放

在特定时间内采集特定的（CD、电台、卡带等）外设音源播放到指定区域，系统提供外设控制接口。同时也可以利用校园网络，播放网络多媒体节目和校园制作节目。。。

对讲功能

广播终端之间可实现双向对讲，全双工工作模式。

消防联动

系统可与消防报警系统无缝连接，实现广播消防报警。

采播录音

可实现对广播内容的实时录音，作为音频资料保存使用。

自动休眠

系统不进行任何广播时，终端处于关闭状态，喇叭听不到任何噪音（传统广播时刻处于待机状态，噪音无法避免），既提供了安静的工作环境，又大大提高了设备的使用寿命。当有广播信号进入终端时，自动解除休眠进行广播

应用场景

校园高考听力广播

校园IP网络广播系统作为数字IP网络广播系统的使用场景之一，主要作用是用于学校开展教学信息的传播、校园上下课铃声的播放、多媒体校园广播的开展等需求，通过自动化广播系统，替代传统电铃系统，校园数字化IP网络广播系统具有自动定时播放，预排播放、不同时间播放不同内容、教室远程点播、教师远程备课、远程广播寻呼等多样化功能，满足学校开展信息化、多媒体教学、平日英语听力教学以及英语考试的广播、课堂语音教学、办公室对教室的语音寻呼广播等功能需求。

酒店商超背景音乐广播

功能需求

1、日常教学：上下课定时自动打铃；背景音乐的播放；

2、听力考试：定压备份，数模切换；

3、校园管理：大会讲话、学校通知播报；

4、安全工作：消防联动、紧急求助

使用需求

1、可分区广播，可全区广播；

2、可根据不同角色设置不同权限；

3、系统操作简单，易用性强。

性能需求

1、系统稳定、可靠；

2、有可扩展的二次开发接口，便于和学校其他系统融合应用。

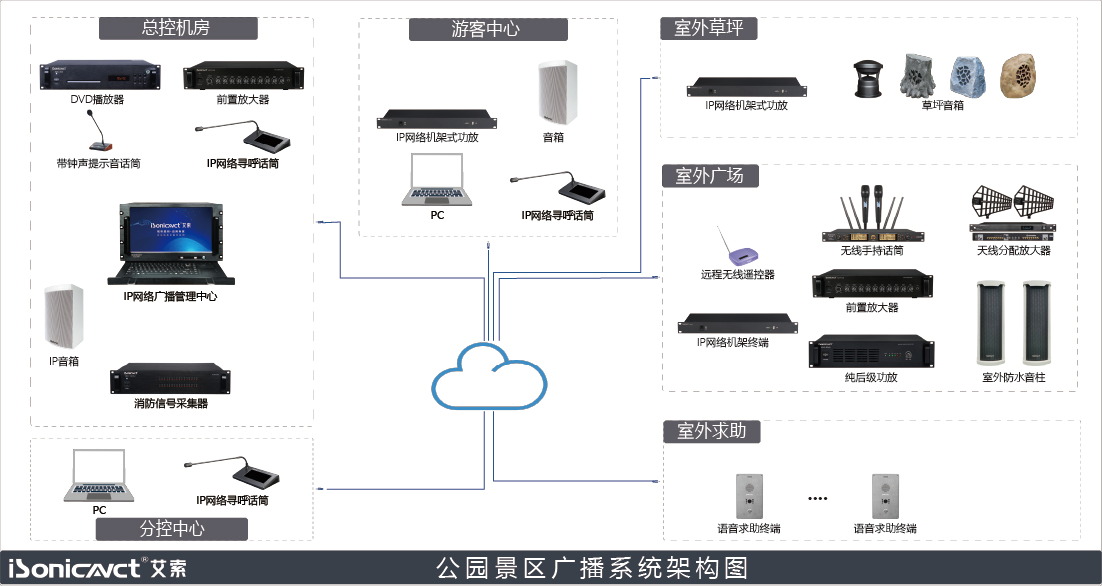

公园景区应急广播

公园景区应急广播的主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松愉快环境气氛的音乐。因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与旅游景区相适应的气氛，通过音乐烘托旅游景点独特的风貌，以达到让游客体会“天人合一、心旷神怡、乐不思蜀”的自然之妙。

另外，景区在旺季作为人口集中，流动性强的区域，在消防报警、应急广播方面，也是非常重要的功能配置。

功能需求

1、实时广播，可自定义人区广播；

2、消防联动，在出现灾情时，能消防报警；

3、双向对讲，解决游客遇到的问题；

4、定时广播，背景音乐。

使用需求

1、可分区广播，可全区广播；

2、游客遇到问题时，能及时与游客中心取得联系；

3、系统操作简单，易用性强。

性能需求

1、系统稳定、可靠；

2、有可扩展的二次开发接口，便于和景区其他系统融合应用。

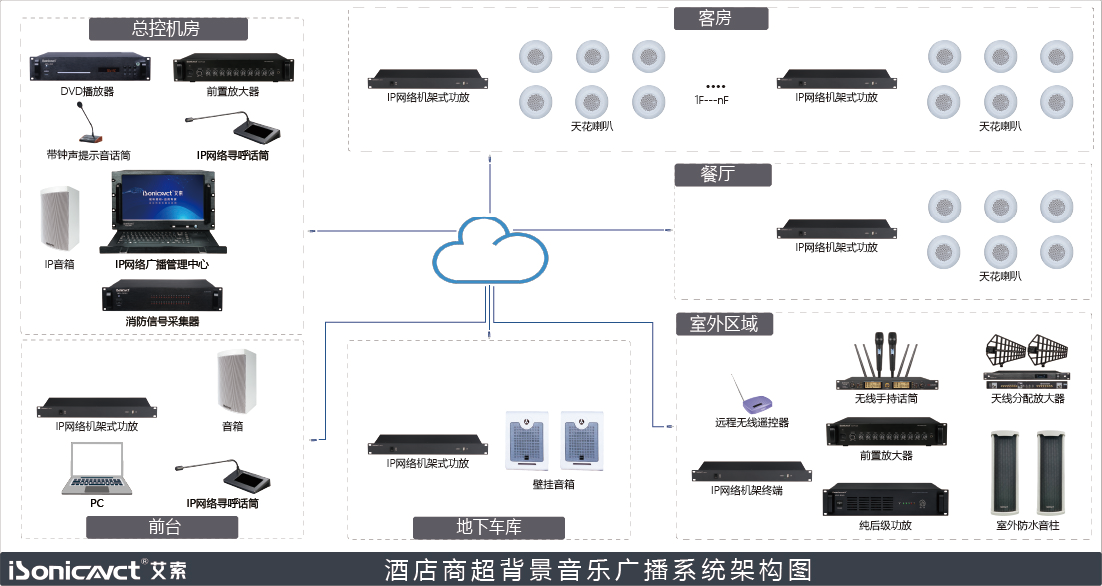

酒店商超背景音乐广播

酒店商超背景音乐作为酒店众多弱电子系统中的一个重要部分，主要为了营造酒店轻松、优雅的氛围，为来宾提供舒适的身心体验。系统需能提供背景音乐的分区管理，数字化高品质的音源要求，兼容多种音频格式，实现可手动、可自动的无人值守的定时播放，同时还要满足寻呼，消防等功能要求。

功能需求

1、背景音乐、业务寻呼广播、消防报警广播、定时广播是酒店公共广播应用的主要需求。

使用需求

1、酒店公共广播在功能分区上面的要求高，不同区域均可独立控制播放。系统可以编辑程序，达到无人值守，自动运行。

2、并且能够实现寻呼广播，可对任何一个分区或全区进行广播

性能需求

1、IP网络广播系统利用网络传输的是数字音频信号，音频信号质量达到CD级

2、利用酒店原有的网络系统，无需再重新单独组网，只需在前端加IP网络广播解码终端即可。

监狱双向对讲广播

监狱双向对讲系统是监狱信息化系统中的重要组成部分，帮助监狱及时有效地对在押人员情况实时掌握，对突发情况及时处理。根据监狱各个区域，各个时段的不同广播需求，对整个监狱广播系统进行控制和广播。专用于监狱内各管理中心之间及各管理中心与监舍内犯人之间的报警、对讲、监听、广播，也可适用。满足监狱各个区域的语音播放、讲话通知、自动音乐铃声、报警求助、业务沟通、安全防范、教学广播、实时监听、远程指挥等需求，满足监狱的各种个性化语音要求。

功能需求

1、实时广播，可自定义人区广播；

2、对讲功能，

3、求助功能

4、监听功能

使用需求

1、监狱广播控制中心可以和各个监区、各岗楼之间实现双向对讲；

2、各监舍可以向监狱广播控制中心紧急求助；

3、监狱广播控制中心可以实时监听各监舍环境噪声。

性能需求

1、系统稳定、可靠；

2、有可扩展的二次开发接口，便于和监狱其他系统融合应用。

核心产品

网络IP广播核心产品

IP网络广播系统软件运行载体，是网络广播系统管理控制中心，对整套广播系统进行实时有效的管理。

性能特点

1.防震抗干扰，加能静音，耐高低温，适应各种环境

2.17.3寸大幅彩屏，触摸屏和鼠标两种操控方式，操作更便利

3.面板设有2路3.0的USB接口，方便于用户拷贝资料和扩展连接设备

性能特点

设有1路话筒输入，1路线路输入，每路输入具有独立音量调节，1路线路输出，1路短路触发接口，用于扩展自动或手动打开主机，设有5路232串口选配输出，方于用户扩展使用
内置PC播放器，能自动或手动播放多种音频格式文件，具有同步广播，分区广播，终端广播，设备控制，终端控制，编辑程序，下载程序等功能
支持安卓手机端软件控制分区实时喊话.选择手机本地文件进行分区文件广播
